Popis
Detailní popis produktu
Hlavní přednosti
Navržen pro použití v náročných podmínkách, IT-NC G3 nabízí:
-
Až 98,1 % účinnost přeměny s ultrarychlým MPPT sledováním (99,95 %)
-
Širokou systémovou kompatibilitu – 12 V / 24 V / 48 V a až 100 A nabíjecího proudu
-
Kompatibilitu s lithiovými bateriemi (např. LiFePO₄) prostřednictvím rozhraní BMS
-

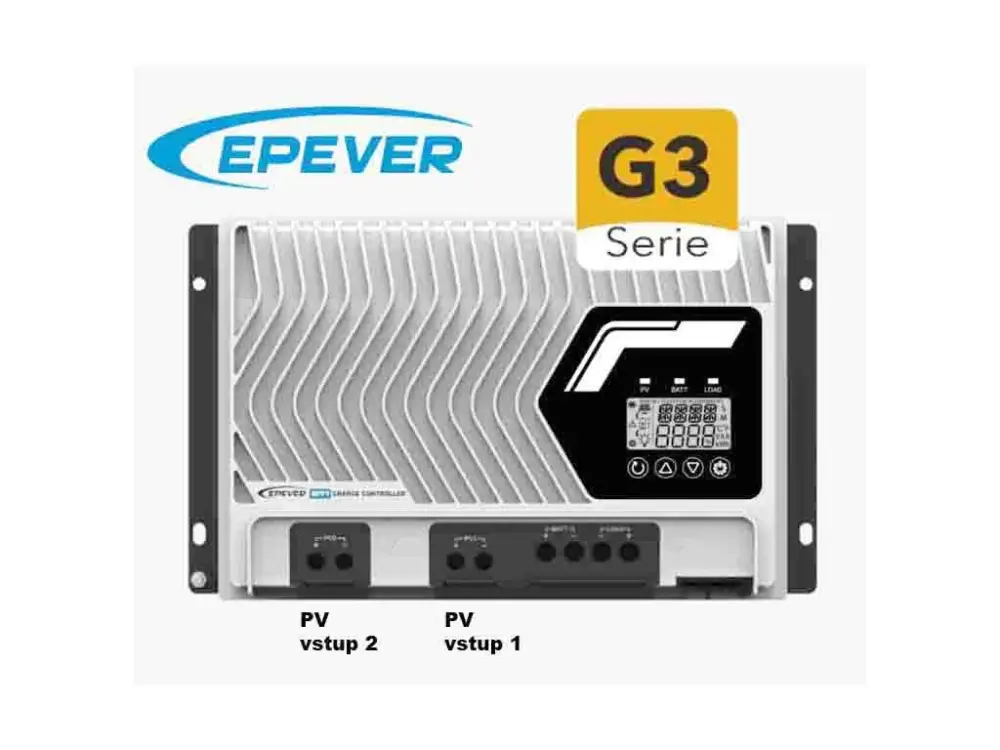

Dva FV vstupy (pouze u modelů IT8420NC G3 a IT10420NC G3) pro větší flexibilitu při návrhu systému
-
Moderní komunikaci – pro sledování v reálném čase, RS485, CAN, (Bluetooth, WiFi s připojeným modulem, modul není součástí)
Odolné tlakově litinové hliníkové pouzdro (IP43), velmi nízká vlastní spotřeba a inteligentní teplotní řízení zajišťují spolehlivý dlouhodobý provoz i v extrémních podmínkách.
Snadná konfigurace přes LCD displej, PC software nebo mobilní aplikaci dělá z IT-NC G3 ideální řešení pro soukromé i komerční off-grid aplikace.
Regulátor začne nabíjet baterii, pokud napětí FV panelu přesáhne 35 V, a zastaví nabíjení, pokud klesne pod 25 V.
PRODUKTOVÉ VIDEO
Zvláštní vlastnosti
-
Univerzální kompatibilita baterií – AGM, GEL, zaplavené, LiFePO₄ a další typy
-
Vysoké FV vstupní napětí – kompatibilní s poli až do 200 V (napětí naprázdno)
-
Široká integrace systému – provoz s 12 V, 24 V nebo 48 V systémy a až 100 A nabíjecího proudu
-
Pokročilé řízení zátěže – přímý DC výstup s několika režimy (den/noc, časovač apod.)
-
Inteligentní komunikace – RS485 & CAN (paralelní provoz až 6 zařízení)
-
Flexibilní vzdálená konfigurace – nastavení a monitoring přes LCD, software, aplikaci nebo IR dálkové ovládání
-
Podrobný monitoring systému – aktuální data, záznamy událostí, statistiky výkonu
-
EMC shoda třídy B – bezproblémový provoz v citlivém elektronickém prostředí
-
Minimální vlastní spotřeba – mimořádně nízký klidový odběr v pohotovostním režimu
-
Omezení výkonu a proudu – nastavitelné podle požadavků systému
-
Teplotní regulace – automatické řízení nabíjecího výkonu při extrémních teplotách
-
Plný výkon za všech podmínek – bez ztrát účinnosti v celém teplotním rozsahu
-
Vzdálené nastavení parametrů – snadný přístup k nabíjecím parametrům přes aplikaci, software nebo dálkové ovládání
-
Komplexní ochrana – proti přepětí, nadproudu, zkratu, přepólování, přehřátí, zpětnému proudu a přechodovým špičkám (na straně FV i baterie)
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model výrobce | IT10420NC G3 |
| Jmenovité napětí | 12 V / 24 V / 48 V DC (automatické rozpoznání) |
| Jmenovitý nabíjecí proud | 100 A |
| Vybíjecí proud (zátěžový výstup) | 100 A |
| Provozní napěťový rozsah | 8 – 62 V |
| Max. FV napětí naprázdno | 195 V (při nejnižší teplotě), 180 V (při 25 °C) |
| MPPT pracovní rozsah | (Napětí baterie + 2 V a > 28 V) až 144 V (při 25 °C) |
| Max. FV vstupní výkon | 1300 W (12 V) / 2600 W (24 V) / 5200 W (48 V) |
| Vlastní spotřeba | 98 mA (12 V) / 60 mA (24 V) / 46 mA (48 V) |
| Teplotní kompenzace | -3 mV/°C / 2 V (standardní hodnota) |
| RS485 rozhraní | 5 V DC / 200 mA (RJ45 konektor) |
| Provozní teplota | -25 °C až +60 °C (snížení výkonu nad 40 °C) |
| Teplota LCD displeje | -20 °C až +70 °C |
| Skladovací teplota | -30 °C až +70 °C |
| Stupeň krytí | IP43 (s krytem), IP32 (bez krytu) |
| Rozměry (Š × V × H) | 352 × 263 × 158 mm (s krytem) / 352 × 212 × 149 mm (bez krytu) |
| Hmotnost | 7,87 kg (s krytem) / 7,63 kg (bez krytu) |
| Relativní vlhkost | 5 % – 95 % (nekondenzující) |
| Nadmořská výška | < 5000 m (snížení výkonu nad 2000 m) |
| Certifikace | EN/IEC 62109-1, EN 61000-6-1 / EN 61000-6-3, 47 CFR část 15 Subpart B, IEC 62321-3-1 |
Monitoring: EPEVER WiFi 2.4G RJ45 D WiFi adaptér se používá především pro online monitoring přenos dat o výrobě energie z produktů EPEVER a k nastavování parametrů regulátoru. Podrobnosti k produktu naleznete ZDE.Pro umístění adaptéru je nutné dokoupit prodlužovací kabel (z prostorových důvodů umístění adaptéru). Kabel naleznete ZDE. Schéma zapojení s použitím baterie:
Následující schéma zapojení je znázorněno s vzhledem modelu „IT10420NC G3“. Pro správné zapojení ostatních modelů se prosím řiďte skutečným umístěním svorek.
Schéma zapojení bez použití baterie:
Při zapojení bez baterie musí být vstupní výkon z panelů vyšší než připojená zátěž. (např. výkon panelů 800W, pak zátěž může být např. 500W)
Podrobné technické informace a zapojení naleznete v manuálu níže.
Instalaci, zapojení a uvedení do provozu regulátoru smí provádět výhradně osoba s odbornou elektrotechnickou kvalifikací.
Technická dokumentace:
Manuál-IT-NC-G3-CZ
Manuál-IT-NC-G3-200V100A-EN
DataSheet-IT-NC–G3-200V/100A-CZ
DataSheet-IT-NC-G3-Series-200/100A-EN
