Popis produktu

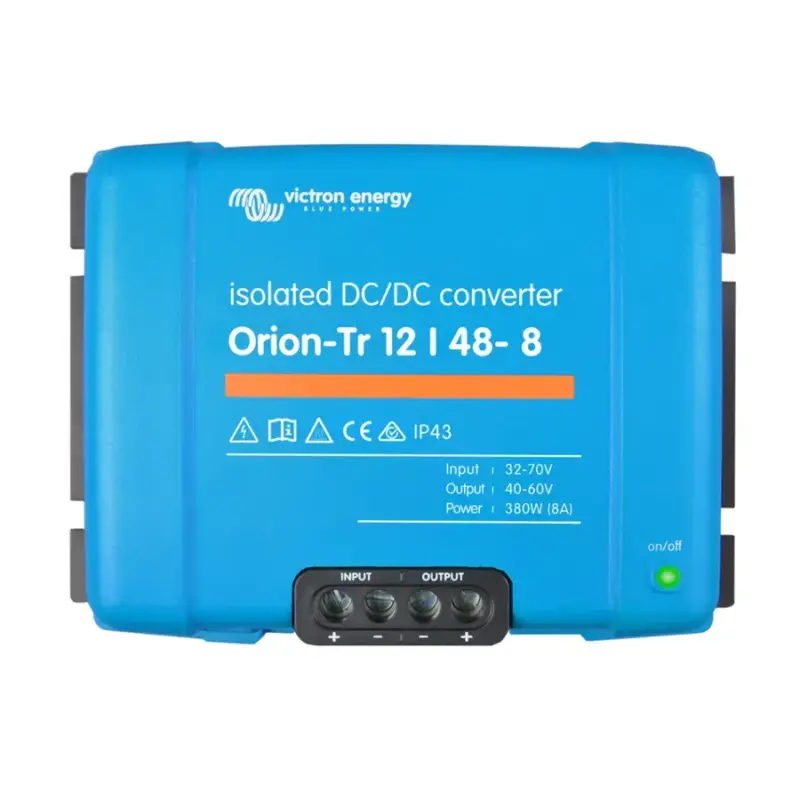

Konvertor DC/DC Orion-Tr 12/48V-8A 380W IP43 izolovaný
Pro napojení kabelů máte k dispozici šroubovací svorky, takže není třeba pro zapojení žádné další speciální konektory. Při instalaci orientujte šrouby směrem dolů. Vstupní pojistka je na modelech 12V a 24V.
Izolované napájecí zdroje jsou vhodné pro napájení spotřebičů citlivých na rušení, jako jsou audio/video zařízení. Přerušují také zápornou větev napájení, čímž zabraňují rušení z horní části sítě (např. z alternátoru nebo regulátoru nabíjení). Nevýhodou je mírně vyšší cena a nižší účinnost ve srovnání s neizolovaným zdrojem.
Vzdálené ovládání
Vzdálené ovládání zapnuto/vypnuto eliminuje potřebu spínače odolného vysokému proudu na vstupním vedení. Vstup pro vzdálené ovládání může být spínán nízkonapěťovým spínačem, nebo například motorovým start/stop vypínačem (viz manuál).
Funkce nabíječky
Nastavitelné výstupní napětí: tyto konvertory tak mohou být použity také jako nabíječky například pro nabíjení 12 V startovací baterie, nebo pro přídavnou baterii v jinak 24V systému.
Paralelní chod
Všechny modely jsou odolné proti zkratu a mohou být provozovány v paralelním zapojení ke zvýšení výstupního výkonu.
Počet jednotek které mohou být připojené paralelně je neomezený.
Odolnost
Třída ochrany proti vlhkosti a prachu IP43.
Rychlá a jednoduchá instalace
Pro napojení kabelů jsou k dispozici klasické šroubové svorky, takže nebudete pro zapojení konvertoru potřebovat žádné speciální konektory.
Při instalaci orientujte šroubové svorky směrem dolů.
Šroubové svorky.
Vstupní pojistka je na modelech 12V a 24V.
Technické parametry
- Rozsah vstupního napětí: 10-17V
- Vypnutí při napětí: 7V
- Restart při napětí: 7,5V
- Jmenovité výstupní napětí: 48,2V
- Rozsah nastavení výstupního napětí: 40-60V
- Tolerance výstupního napětí: +/- 0,2V
- Výstupní šum: 2mV rms
- Nepřetržitý výstupní proud při výstupu napětí a 40 °C: 8A
- Maximální výstupní proud (10 s) při výstupním napětí -20%: 15A
- Zkratový výstupní proud: 25A
- Nepřetržitý výstupní výkon při 25 °C: 430W
- Nepřetržitý výstupní výkon při 40 °C: 380W
- Účinnost: 89%
- Vypnutý proud: <220 mA
- Galvanické oddělení 200V DC mezi vstupem, výstupem a skříní
- Rozsah provozní teploty: -20 až +55 ° C
- Vlhkost: Max. 95% bez kondenzace
- Připojení: DC Šroubové svorky
- Maximální průřez vodiče: 13 mm² (AWG6)
- Hmotnost: 1,8 kg
- Rozměry: 130x186x80mm
Certifikace
Bezpečnost EN60950
Emise EN 61000-6-3, EN 55014-1
Imunita EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automobilová směrnice ECE R10-4
