Popis

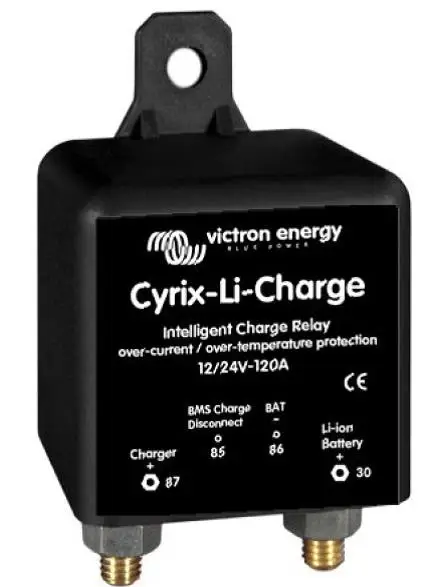

Kompletní specifikaceOdpojovací relé DC nabíjení pro LiFePO4 baterie od Victron Energy. Cyrix-Li-Charge připojí nabíječku baterií se zpožděním 3 sekundy:
- pokud je řídící vstup napájen z BMS a zároveň
- pokud je na kontaktu nabíječky více než 13,7V (resp. 27,4V nebo 54,8V),
- pokud na kontaktu baterie je více než 2V (Cyrix zůstane otevřený, dokud není připojen k baterii).
Cyrix-Li-Charge se okamžitě vypne, kdykoli na jeho řídicím vstupu z BMS nebude napájení, z důvodu přepětí nebo přehřátí článku baterie. Obecně se alarm přepětí článku resetuje krátce po zastavení nabíjení. Cyrix poté nabíječku znovu připojí po uplynutí 3 sekund. Po dvou pokusech se zpoždění 3 sekundy prodlouží na 10 minut.Pokud je napětí baterie menší než 13,5V (resp. 27V nebo 54V), Cyrix se odpojí se zpožděním 1 hodiny. Poznámka 1V případě nulového vybíjecího proudu nebo malého vybíjecího proudu se Cyrix neodpojí krátce po vypnutí nebo odpojení nabíječky, protože napětí akumulátoru zůstane vyšší než 13,5V. Poznámka 2Pokud se po odpojení Cyrixu výstup nabíječky okamžitě zvýší na 13,7V a více, Cyrix se znovu se zpožděním 3 sekundy opět zapne.
PŘÍKLAD ZAPOJENÍ
ParametryVýrobce:Victron Energy
Označení (kód) výrobce:Cyrix-Li-Charge 12/24V 120A
Pracovní napětí [VDC]:12 – 24
Maximální proudové zatížení [A]:120
Délka [mm]:80
Šířka[mm]:46
Výška [mm]:46
Hmotnost [kg]:0,2
Krytí IP:54
